English
简体中文
Espa?ol
РусскийPVC管件冷却后分层及抗冲击性差的原因与解决规划
颁布于：2025年4月22日

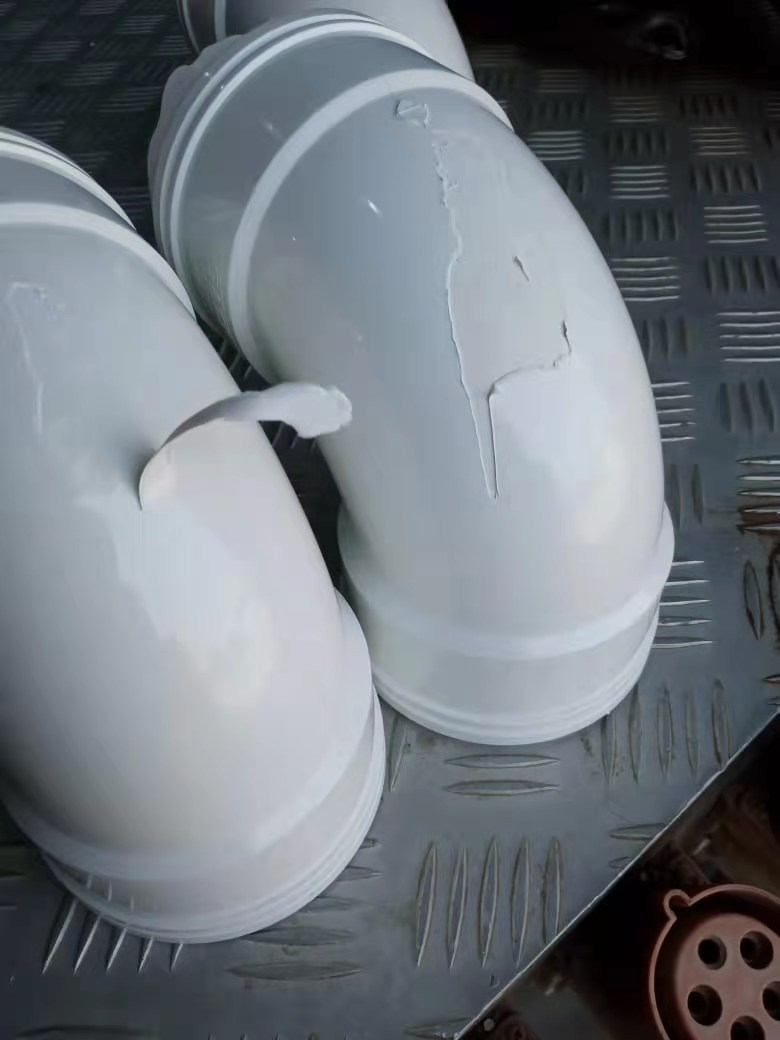

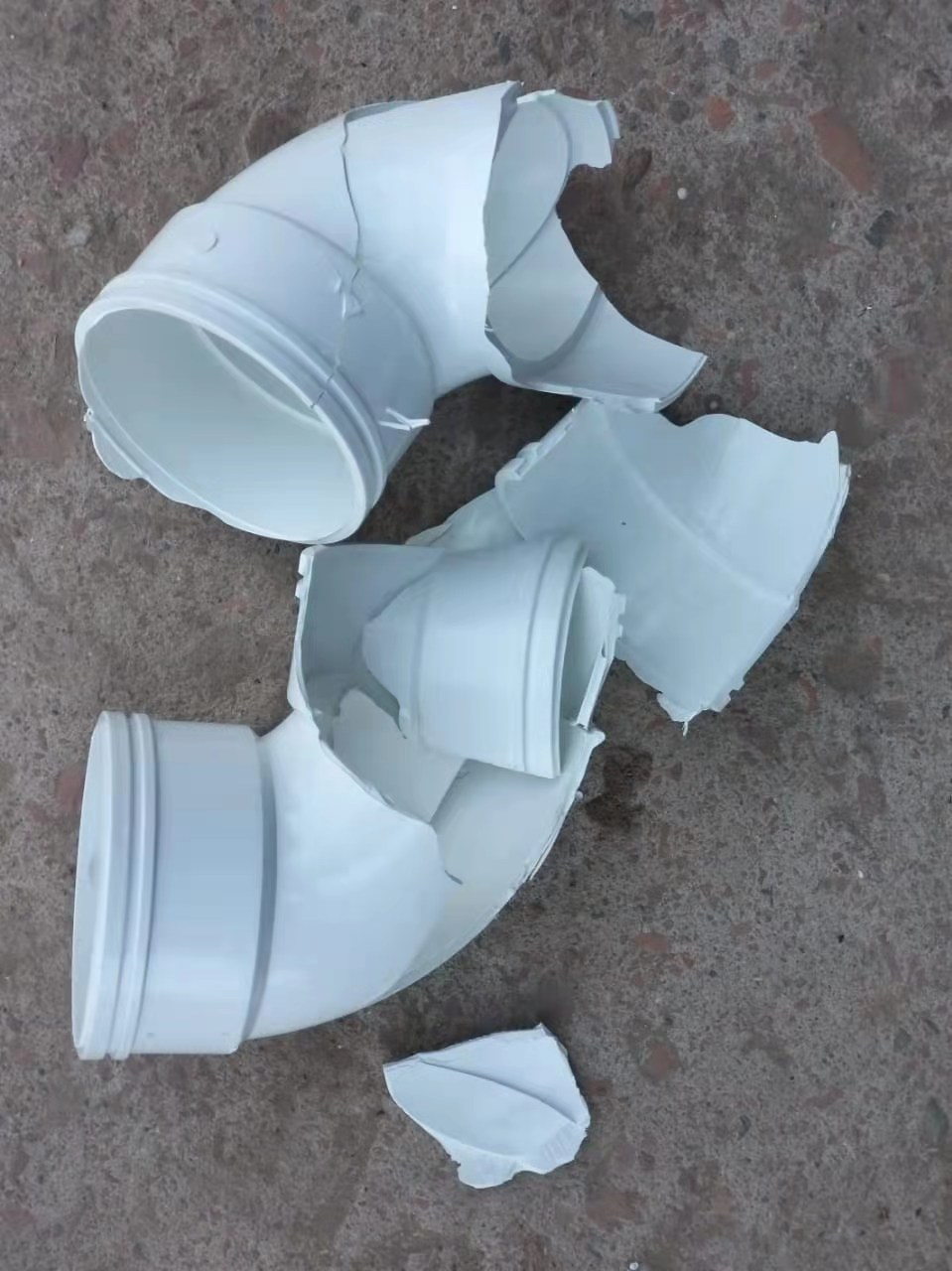

问题描述
PVC管材冷却后出现分层、抗冲击性不及的问题，可能是由于以下原因：
- 原料问题：使用的PVC树脂或助剂质量较差，可能含有杂质或配方不合理，在冷却过程中造成管路内应力，进而分层。此表，若增长剂使用不当，也会影响抗冲击性。
- 出产工艺问题：出产过程中温度、压力、速度等参数节造不当，导致管路冷却时内应力散布不均匀。若冷却速度过快，管路内表温差过大，易产生应力集中。
储运问题：管路在储运中堆放、挤压或暴晒不当，导致内部应力堆集，引发分层。
解决规划
1. 优化原料选择
- 选用质量不变、杂质低的PVC树脂和助剂，确保切合行业尺度（如ISO 4422）。
- 预防过量增长碳酸钙等填料，预防资料变脆。参考配方：增长0.2PHR硬脂酸（如通辽集思供给链案例）以改善流动性。
2. 改进出产工艺
- 精确节造挤出温度（170-190℃）和模具压缩比（3-5），预防物料分化。
- 选取缓冷工艺：管胚通过至少6米长的冷却水箱，水流方向与管胚活动方向相反，削减残存应力。
- 优化模具设计：减幼支架厚度，耽搁分流器过渡段，改善熔接痕问题。
3. 加强储运治理
- 合理堆放管路，预防挤压或暴晒，定期翻转以开释应力。
- 运输时使用防震包装，削减表力冲击。
4. 后处置与质量节造
- 增长热处置工序：退火处置可降低内应力。
- 表表改性：选取ACR或MBS冲击改性剂提升韧性。
- 严格检验：每批次进行抗冲击测试（如JG3050-1998尺度），确保切合GB/T 18749-2022要求。
参考文件
- 通辽集思供给链案例：通过增长0.2PHR硬脂酸改善冷却分层问题（2022年8月企业技术汇报）。
- ISO 4422:2018. Thermoplastic piping systems for the conveyance of water.
- ASTM D2464-2020. Standard Practice for Extrusion of Thermoplastic Pipe, Tubing, and Profile.
- GB/T 18749-2022. 构筑排水用硬聚氯乙烯（PVC-U）管材.
- 中国塑料加工工业协会. (2021). 《塑料挤出成型工艺手册》. P. 156-162（模具设计优化指南）.
